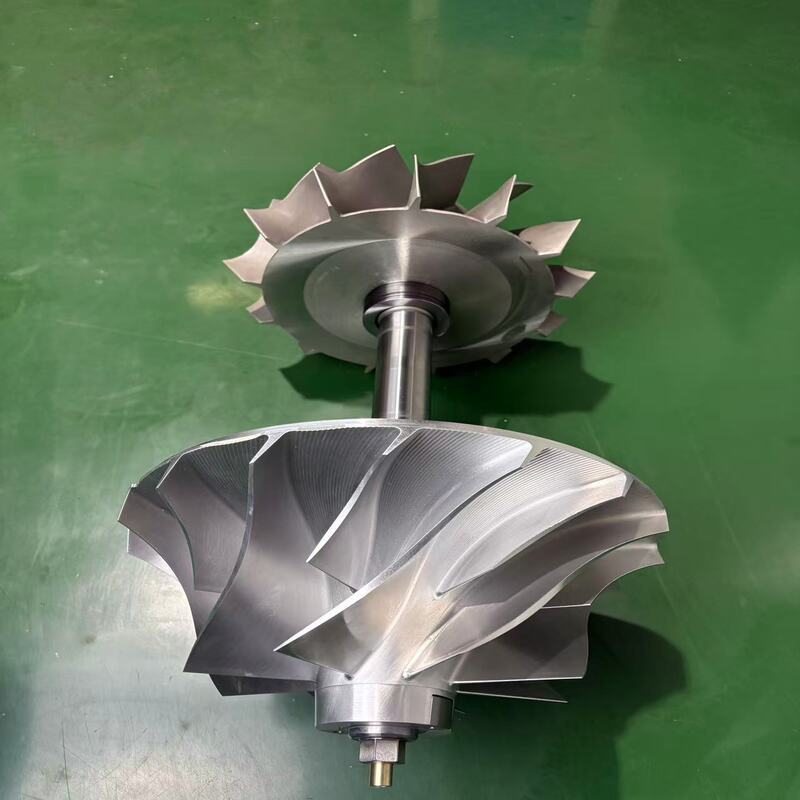

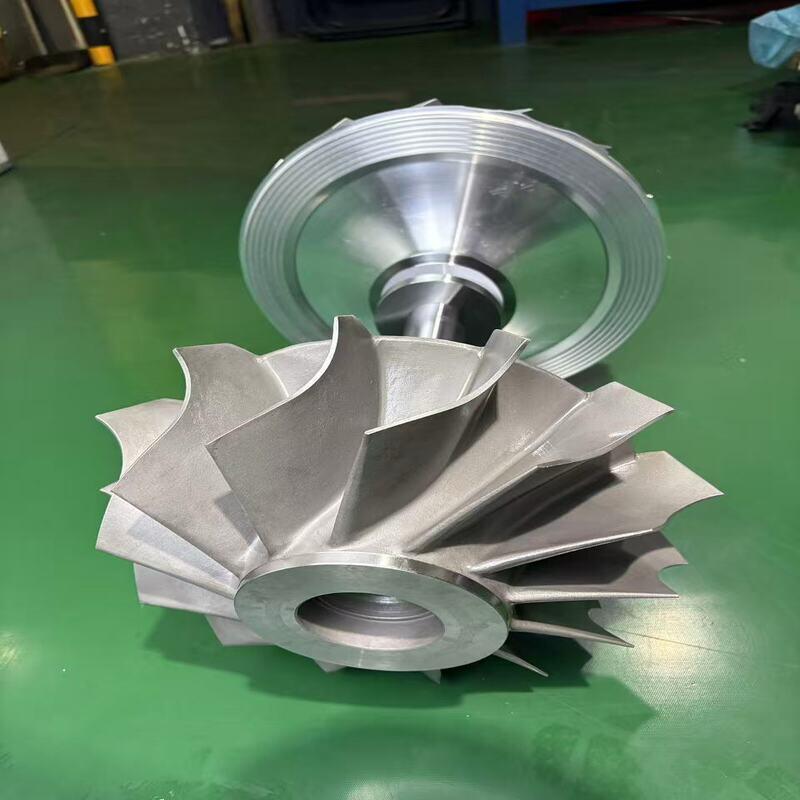

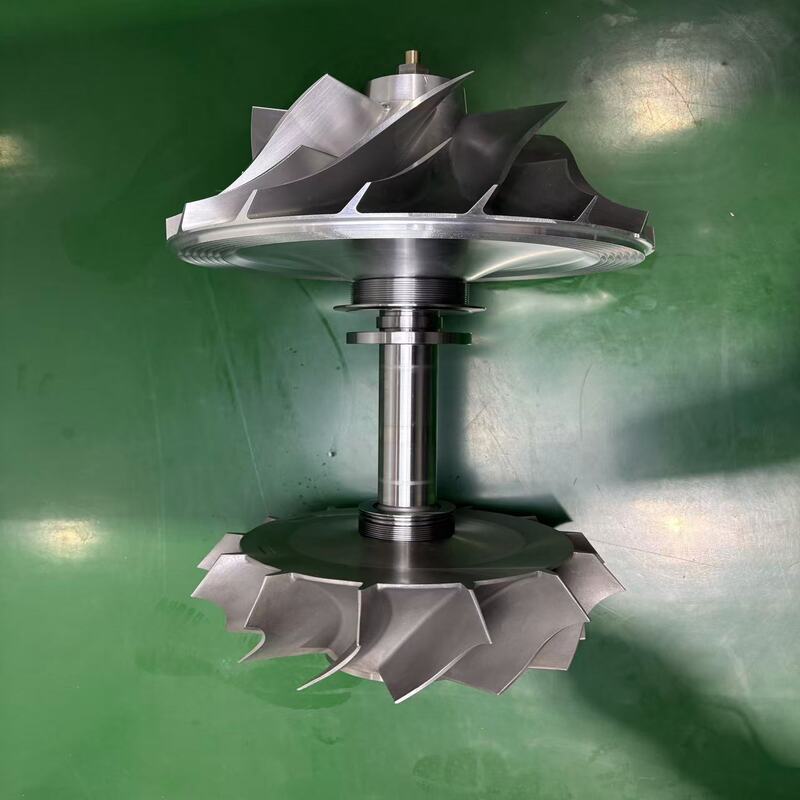

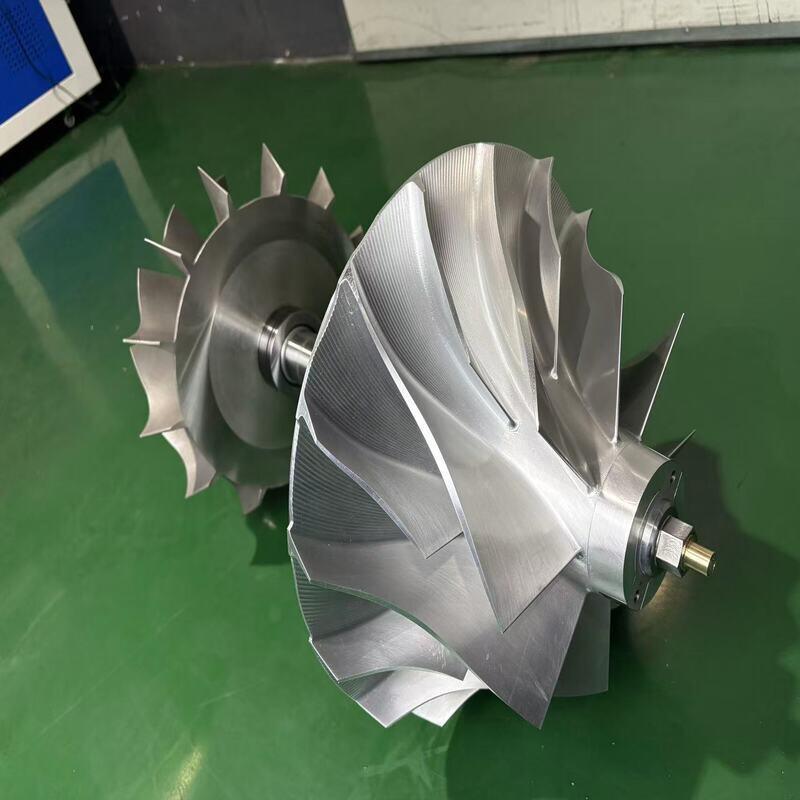

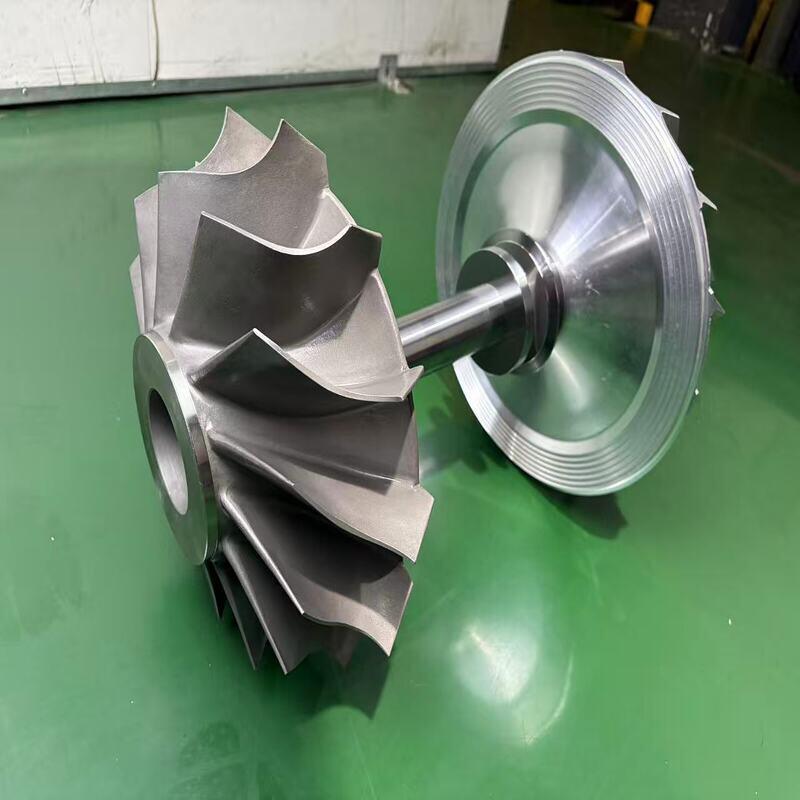

T-NR29/S Роторная сборка для электродвигателей и турбин

Наша высокоскоростная сбалансированная роторная комплектация - это готовый к установке вращающийся агрегат, предназначенный для требовательных применений в двигателях и турбинах.предварительно установленные подшипникиКаждый блок динамически сбалансирован по ISO G2.5 или лучше, проверен при рабочей скорости для обеспечения сверхнизких вибраций,длительный срок службы подшипникаИзготовленный из высококачественной электрической стали и сплавных материалов вала, полная сборка ротора минимизирует ошибки сборки, исключает балансировку на месте,и сокращает время простоя технического обслуживания. Подходит для электродвигателей AC/DC, паровых турбин, газовых турбин и высокоскоростных шпинделей, эта сборка адаптирована к вашим требованиям к крутящему моменту, скорости и монтажу.Если вам нужна стандартная замена или специально разработанный роторБлагодаря интеграции ядра и вала с строгим балансированием, мы помогаем вам достичь более высокой эффективности,меньший шумВсе комплектующие проходят измерение, проверку поверхности и динамическое испытание перед отгрузкой.обеспечение немедленной удобства использования в вашей производственной линии.

Несбалансированные или плохо собранные системы роторов являются основной причиной вибрации, повреждения подшипников и неожиданного остановки машины.вариации в допустимых допустимых значениях, выравнивание и точность балансировки часто вызывают эксцентричность и дисбаланс массы, что приводит к чрезмерным радиальным силам, приводящим к преждевременному износу подшипника, утечке уплотнения, усталости вала,и даже структурный резонансВ применении двигателей и турбин даже незначительный дисбаланс может привести к потере энергии, перегреву и усилению шума.Группы по техническому обслуживанию часто сталкиваются с непоследовательными заменными роторами, которые требуют трудоемкой пробной установки и повторных попыток балансировкиЭти проблемы увеличивают эксплуатационный риск, увеличивают запас запасных частей и увеличивают время простоя машины.достижение повторяемой высокоскоростной стабильности и долгосрочной надежности значительно сложнее, особенно при переменной нагрузке и непрерывных циклах работы.

Мы решаем эти проблемы, поставляя полностью интегрированные комплектующие роторов, которые динамически сбалансированы и 100% протестированы перед отправкой.и подшипниковМы собираем, выстраиваем и балансируем весь вращающийся агрегат в контролируемых условиях на заводе.и сборка балансируется на высокоточном балансировщике при рабочей скорости или подтвержденной эквивалентной скоростиЭтот подход устраняет изменчивость сборки на месте, гарантирует концентричность и гарантирует, что остаточный дисбаланс остается в пределах ISO G2.5 или пределов, указанных пользователем.Потому что каждый ротор полная сборка прибывает ключом на руку, ваша команда просто устанавливает его в статор или корпус, сокращая время ввода в эксплуатацию до 70%.и расширения вала могут быть адаптированы к вашему оборудованиюС отслеживаемостью партии, сертифицированными отчетами о балансе и документами о соответствии размеров, наши полные сборки роторов дают вам повторяемое качество и более низкую общую стоимость жизненного цикла,что делает их идеальными как для производства OEM, так и для замены MRO.

• Высокоскоростные и средненапряженные электромоторы

• Промышленные двигатели переменного тока и постоянного тока и сервомоторы

• Парные турбины и вспомогательные приводы газовых турбин

• Модули ротора турбокомпрессора

• Компрессоры и вентиляторы центробежные

• Высокоскоростные шпиндели для машин-инструментов

• Роторы генераторов постоянных магнитов

• Двигатели тяги для железнодорожных и электрических транспортных средств

• Роторы насосов для многоступенчатых насосов высокого давления

• Любое вращающееся оборудование, требующее сбалансированного центра и вала ротора

В электродвигателях ламинированное ядро ротора несет проводники или постоянные магниты.Когда статор генерирует вращающееся магнитное поле, он вызывает ток в проводниках ротора, создавая электромагнитный крутящий момент, который вращает ротор и его интегрированный вал.Газ или пар высокого давления наносится на лопатки, прикрепленные к диску ротораПоскольку ядро, вал и подшипники образуют одну жесткую, сбалансированную сборку, то, как и в случае с двигателем, мы можем использовать их для перемещения груза.вращающаяся масса остается стабильной даже при высоких скоростяхПроцесс балансировки компенсирует асимметрию остаточной массы, минимизируя центробежные силы и вибрации.Предварительно установленные подшипники с правильным просветлением и предварительной нагрузкой обеспечивают плавное вращение и меньшее трение- могут быть встроены охлаждающие устройства, такие как радиальные каналы или интегральные лопатки вентилятора, для управления тепловым расширением и поддержания ротора в пределах безопасной температуры;сохранение однородности воздушного разрыва и предотвращение теплового наклонаЭта интегрированная конструкция обеспечивает эффективную передачу мощности, меньший шум и более длительный срок службы при непрерывном рабочем режиме.

1. Определите параметры машины: Узнайте номинальную мощность (кВт), номинальную скорость (ВВ) и частоту питания (Гц) двигателя или турбины.

2. Определить тип ротора: выбирать устойчивые индукционные двигатели с белковой клеткой, устойчивый ротор для контроля скольжения, постоянный магнит для высокоэффективных синхронных машин или турбинный диск для приводов турбин.Если это возможно, укажите оригинал чертежа или кода производителя.

3. Выберите материалы для ядра и вала: сопоставьте уровень электростальной с вашей целевой эффективностью и термическим классом.Запросить валы из нержавеющей стали или легированной стали.

4. Укажите механические интерфейсы: подтвердите диаметр вала, размеры ключа, размер журнала подшипника и тип/обозначение подшипника.требования к монтажу кодера.

5. Установка требований к балансировке: для высокоскоростных приложений (свыше 3000 оборотов в минуту) укажите ISO G2.5 или G1.0Для промышленных двигателей G6.3 может быть приемлемым.

6. Обратитесь к охлаждению и защите: если ротор работает в герметичной или высокой температуре, обсудите внутренние охлаждающие каналы, вентиляторы, установленные на вале, или антикоррозионные покрытия.

7. Запрос документации: подтвердите, что вам нужен отчет о балансе, сертификат материала и отчет о измерениях для вашей системы качества.

8. Образец и прототип: для проектов OEM мы можем предоставить прототип полного сборки ротора для тестирования и проверки перед серийным производством.

9. Свяжитесь с нашими инженерами: присылайте ваши спецификации, чертежи или заполненную анкету.гарантируя, что вы получите полную сборку ротора, которая подходит непосредственно и работает плавно.

1. Что такое полная сборка ротора и чем она отличается от голого ядра ротора?Полная сборка ротора - это полностью интегрированное устройство, которое включает в себя ядро ротора, вал, подшипники и балансирующие компоненты, все собраны на заводе и динамически сбалансированы.Голое ядро ротора просто ламинированное магнитное ядро без валаИспользование полной сборки исключает ошибки сборки на месте и балансирующие работы, экономия времени установки и повышение надежности.

2Какой уровень балансировки вы можете достичь для высокоскоростных роторов?Мы обычно балансируем до ISO G2.5 и, для критических высокоскоростных приложений, таких как турбинные роторы и шпиндели, мы можем достичь G1.0Каждая сборка балансируется на эксплуатационной скорости или скорости, рассчитанной для представления условий эксплуатации, и с каждой поставкой предоставляется сертифицированный отчет о балансе.

3Вы можете изготовить полную сборку ротора по образцу или чертежу?Да, мы специализируемся на заказных и запасных сборах роторов.и наша инженерная команда будет повторять дизайн с точными механическими интерфейсами и характеристиками производительностиМы также предлагаем улучшения материала или балансировки, если это необходимо.

4Каково обычное время выполнения сборки на заказ ротора?Стандартные заменяющие агрегаты с обычными материалами обычно поставляются в течение 4-6 недель. Сложные индивидуально разработанные роторы со специальными материалами, покрытиями или уникальной геометрией вала могут занять 8-12 недель.Мы предоставляем твердый график доставки на этапе предложения и хранить запас безопасности для повторных заказов.

5Как вы гарантируете качество и концентричность сборки?Каждый полный ротор проходит измерение расхода вала, проверку концентричности ядра, динамическое балансирование и окончательную инспекцию измерений.и высокоточных балансировочных машинДоклады о допустимости и сертификаты материалов включаются, гарантируя, что сборка соответствует или превышает спецификации печати до того, как она покинет завод.
