Турбонагнетатель выхлопных газов Т- ЧЕЛОВЕКА/кольцо сопла Турбо серии ТКА ТКА для наборов турбонагнетателя вторичного рынка

Турбонагнетатель выхлопных газов Т- ЧЕЛОВЕКА/кольцо сопла Турбо серии ТКА ТКА для наборов турбонагнетателя вторичного рынка

Описание турбонагнетателя выхлопных газов серии T- / T-TCA:

T- Кольцо сопла турбонагнетателя серии TCA прилегает к одной частиТурбонагнетатели выхлопных газов серии T- / T-TCA, которые рассматривались как модернизированная технология предыдущей успешной серии турбокомпрессоров T-NA.Турбокомпрессор серии T-TCA отличается не только явно повышенным КПД, но и существенно улучшенными показателями надежности и срока службы.Серия T-TCA разработана для турбонаддува с постоянным давлением, при котором выхлопные газы двигателя поступают в общий выпускной коллектор, скапливаются там и с незначительными колебаниями давления направляются к выхлопной турбине.

Серия T-TCA разработана какосевой турбиной и может использоваться в очень широком диапазоне мощностей для наддува двухтактных и четырехтактных дизельных и газовых двигателей.Мощность двигателямощностью от 2 000 кВт до 30 000 кВт на турбонагнетатель и с простым обслуживанием.

Размеры и вес турбонагнетателя выхлопных газов серии T-TCA приведены только для справки:

*Ножки корпуса, высокие
**Ножки корпуса, низкие
***Кожух осевого газоподвода D=360мм
****Кожух осевого газоподвода D=300мм или двухканальный
*****Высота H без гравитационного бака
*^С глушителем и для четырехтактных двигателей только для справки

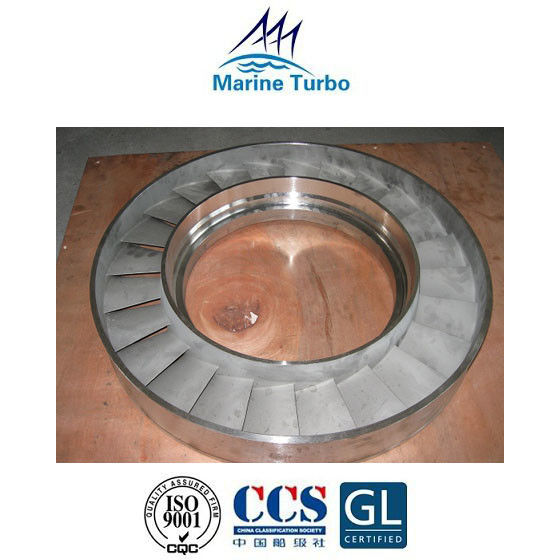

Описание кольца сопла турбокомпрессора серии T-TCA:

Выхлопной газ двигателя расширяется через кольцо сопла, где энергия давления газа преобразуется в кинетическую энергию.Этот высокоскоростной газ направляется на лопатки турбины, где он приводит в движение турбинное колесо и, следовательно, компрессор на высоких скоростях (10-15000 об/мин).Затем выхлопной газ проходит через выпускной кожух к выхлопным коллекторам.

• Кольцо сопла турбокомпрессора обычно изготавливается из жаропрочного хромоникелевого сплава, жаропрочной молибден-хромникелевой стали или сплава нимоника, который выдерживает высокие температуры и устойчив к коррозии.
• Кроме того, из-за того, что его функция заключается в преобразовании выхлопных газов в кинетическую энергию, требуется точная обработка кольца сопла.

Краткое введение турбонагнетателя выхлопных газов:

Турбокомпрессоры для отработавших газов работают на высоких скоростях, при высоких температурах отработавших газов, при высоких расходах воздуха и отработавших газов и при высоких расходах.Как правило, давление отработавших газов составляет 0,25-0,45 МПа, а температура отработавших газов составляет 500-600 °С.Скорость зависит от размера турбокомпрессора/нагнетателя Marine.Максимальная скорость крупногабаритного нагнетателя составляет 10 000 об/мин, а максимальная скорость малогабаритного нагнетателя может достигать 40 000~50 000 об/мин.Поэтому морской турбокомпрессор/турбонагнетатель выхлопных газов является прецизионной машиной.
